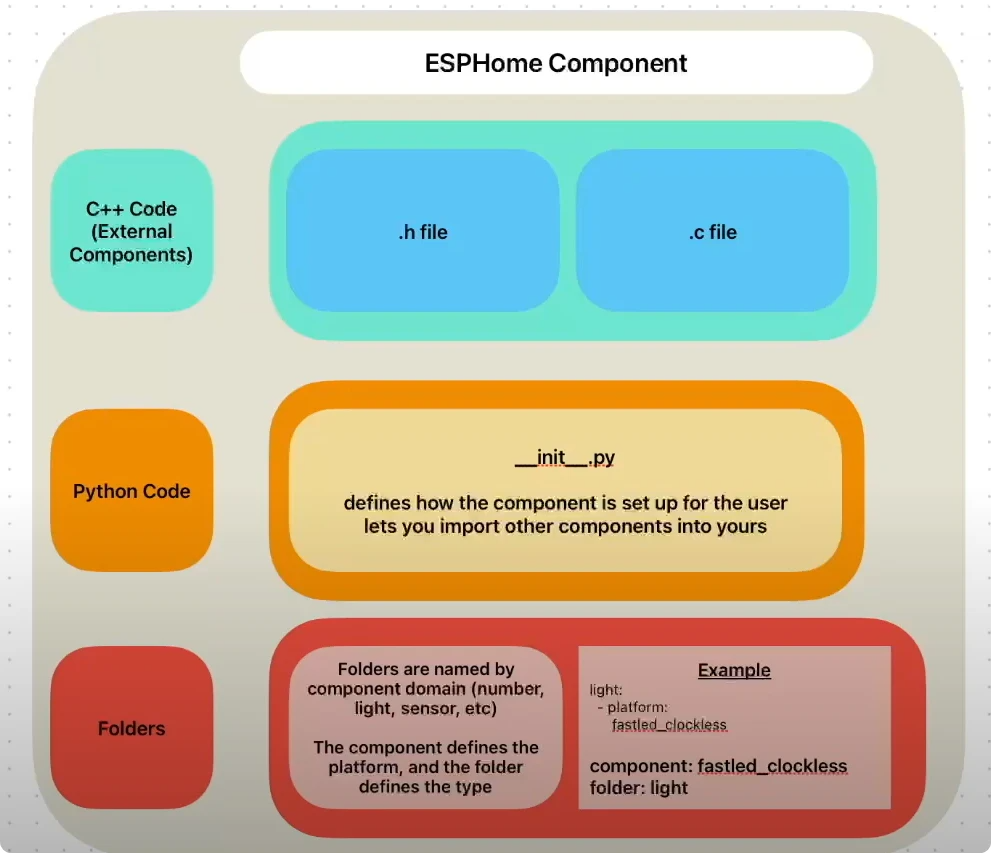

ESPHome外部组件（external components）的文件结构：

例如现在要写mmwave kit 的 seeed_mr24hpc1 的外部组件，那么文件目录初步规划至少是：

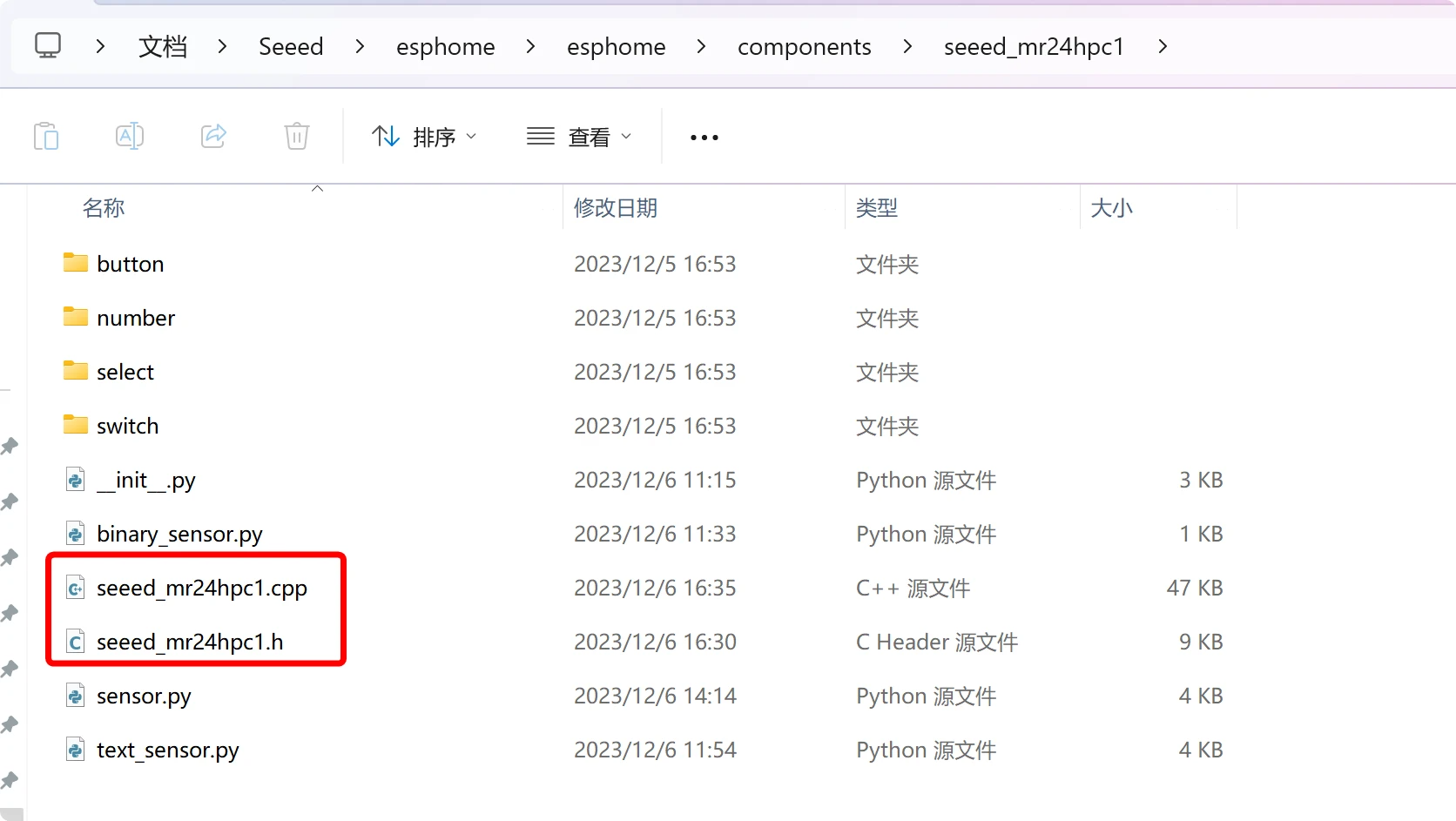

-floder

-components

-seeed_mr24hpc1

init.py

seeed_mr24hpc1.cpp

seeed_mr24hpc1.h

sensor.py

....

-README.md

-exmaple.yaml

这些文件该怎么写，没有什么好办法，基本上就是参考esphome类似传感器的现有的代码：

esphome/esphome/components/ld2410 at dev · limengdu/esphome (github.com)

程序中用到的Python的库和工具，都需要自行查阅ESPHome仓库下面的core文件夹：

from esphome.automation import maybe_simple_id
# 第三方库的源代码路径：esphome/core/automation.h

ESPHome提供了一些空白的示例：

esphome-external-component-examples/custom_components at master · jesserockz/esphome-external-component-examples (github.com)

我就从空白示例开始吧。

// mr24hpc1.cpp
#include "esphome/core/log.h"
#include "mr24hpc1.h"

namespace esphome {
namespace mr24hpc1_text_sensor {

static const char *TAG = "mr24hpc1_text_sensor.text_sensor";

void mr24hpc1TextSensor::setup() {

}

void mr24hpc1TextSensor::dump_config() {
    ESP_LOGCONFIG(TAG, "Empty text sensor");
}

}  // namespace empty_text_sensor
}  // namespace esphome
// mr24hpc1.h
#pragma once

#include "esphome/core/component.h"
#include "esphome/components/text_sensor/text_sensor.h"

namespace esphome {
namespace mr24hpc1_text_sensor {

class mr24hpc1TextSensor : public text_sensor::TextSensor, public Component {      // 类名必须是text_sensor.py定义的名字
 public:
  void setup() override;
  void dump_config() override;
};

}  // namespace empty_text_sensor
}  // namespace esphome
# text_sensor.py
import esphome.codegen as cg
import esphome.config_validation as cv
from esphome.components import text_sensor
from esphome.const import CONF_ID

CODEOWNERS = ["@limengdu"]

# 这行代码创建了一个新的名为 mr24hpc1_ns 的命名空间。
# 该命名空间将作为 mr24hpc1_ns 组件相关的所有类、函数和变量的前缀，确保它们不会与其他组件的名称产生冲突。
mr24hpc1_text_sensor_ns = cg.esphome_ns.namespace('mr24hpc1_text_sensor')
# 这个 MyCustomTextSensor 类将是一个定期轮询的 UART 设备
mr24hpc1TextSensor = mr24hpc1_text_sensor_ns.class_('mr24hpc1TextSensor', text_sensor.TextSensor, cg.Component)

# sensor.sensor_schema(UNIT_EMPTY, ICON_EMPTY, 1) 创建了一个基础的传感器模式，设置了单位 (UNIT_EMPTY)，图标 (ICON_EMPTY)，以及数据的小数点位数（1）。
# .extend({ cv.GenerateID(): cv.declare_id(mr24hpc1Sensor), }) 扩展了基础模式，添加了一个必需的 ID。
# cv.GenerateID() 是一个函数，它生成一个唯一的 ID，cv.declare_id(mr24hpc1Sensor) 声明了一个新的 mr24hpc1Sensor ID。
# .extend(cv.polling_component_schema('60s')) '60s' 指定了默认的轮询间隔为 60 秒。
# .extend(uart.UART_DEVICE_SCHEMA) 这允许用户在配置文件中设置 UART 设备的参数，如波特率和接收/发送引脚。
CONFIG_SCHEMA = text_sensor.TEXT_SENSOR_SCHEMA.extend({
    cv.GenerateID(): cv.declare_id(mr24hpc1TextSensor)
}).extend(cv.COMPONENT_SCHEMA)

def to_code(config):
    # 这行代码创建了一个新的 Pvariable（一个代表 C++ 变量的 Python 对象），变量的 ID 是从配置中取出的。
    var = cg.new_Pvariable(config[CONF_ID])
    # 注册了一个文本传感器
    yield text_sensor.register_text_sensor(var, config)
    # 这个生成器负责生成注册组件所需要的 C++ 代码。
    yield cg.register_component(var, config)

可见这个空白示例我是选择了一个text_sensor的模板，示例的yaml文件如下：

substitutions:
  name: "seeedstudio-mmwave-kit"
  friendly_name: "SeeedStudio mmWave Kit"

esphome:
  name: "${name}"
  friendly_name: "${friendly_name}"
  name_add_mac_suffix: true
  project:
    name: "seeedstudio.mmwave_kit"
    version: "1.2"
  platformio_options:
    board_build.flash_mode: dio
    board_build.mcu: esp32c3

external_components:
  - source: github://limengdu/mmwave-kit-external-components@main
    refresh: 0s

esp32:
  board: esp32-c3-devkitm-1
  variant: esp32c3
  framework:
    type: esp-idf

# Enable logging
logger:
  hardware_uart: USB_SERIAL_JTAG
  level: DEBUG

# Enable Home Assistant API
api:

ota:

wifi:
  ssid: "mengdu-H68K"
  password: "15935700"

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "mmwave-kit"

captive_portal:

# Sets up Bluetooth LE (Only on ESP32) to allow the user
# to provision wifi credentials to the device.
esp32_improv:
  authorizer: none

# Sets up the improv via serial client for Wi-Fi provisioning.
# Handy if your device has a usb port for the user to add credentials when they first get it.
# improv_serial: # Commented until improv works with usb-jtag on idf

uart:
  id: uart_bus
  baud_rate: 115200
  rx_pin: 4
  tx_pin: 5

text_sensor:
  - platform: seeed_mr24hpc1
    name: Empty text sensor

有一些地方是需要注意的：

  1. yaml文件中的platform就是你的components文件夹中，组件的文件夹名称，否则会报错。

  2. 驱动文件的命名空间和类名必须要和py文件的命名空间和类名一致。

mr24hpc1_text_sensor_ns = cg.esphome_ns.namespace('mr24hpc1_text_sensor')
mr24hpc1TextSensor = mr24hpc1_text_sensor_ns.class_('mr24hpc1TextSensor', text_sensor.TextSensor, cg.Component)

这里，命名空间为：mr24hpc1_text_sensor，类名为：mr24hpc1TextSensor

继续读ld2410的代码，发现它们的代码基本上是按照不同的组件类型去编写py文件的，但是驱动文件却只有一组。所以捋清楚驱动文件和各个py文件之间的关系很重要。我将会一点点来。

驱动文件和各个py文件的联系构建 ​

在原来的雷达程序中，我们是通过yaml文件里面给组件命名的id号来建立组件和驱动文件的联系的：

- platform: template
    name: "Motion Trigger Boundary Setting"
    id: custom_motion_trigger_boundary

然后更新传感器数据的时候，直接就是：

id(custom_motion_trigger_boundary).publish_state(s_motion_trig_boundary_str[data[FRAME_DATA_INDEX] - 1]);

这样，ESPHome就知道什么时候应该更新传感器的数值到什么地方去。

但是在阅读ld2010的驱动程序时，我发现并不是这样。它们的联系比较复杂，大致是以下几段代码块：

# sensor.py
CONF_MOVING_DISTANCE = "moving_distance"

if moving_distance_config := config.get(CONF_MOVING_DISTANCE):
        sens = await sensor.new_sensor(moving_distance_config)
        cg.add(ld2410_component.set_moving_target_distance_sensor(sens))
// ld2410.h
SUB_SENSOR(moving_target_distance)
// ld2410.cpp
if (this->moving_target_distance_sensor_ != nullptr) {
    int new_moving_target_distance = this->two_byte_to_int_(buffer[MOVING_TARGET_LOW], buffer[MOVING_TARGET_HIGH]);
    if (this->moving_target_distance_sensor_->get_state() != new_moving_target_distance)
      this->moving_target_distance_sensor_->publish_state(new_moving_target_distance);
  }
# yaml
- platform: ld2410
    moving_distance:
      name : Moving Distance

显然了，在cpp驱动中，传感器的数值会更新到变量moving_target_distance_sensor_中，而moving_target_distance_sensor_的值应该对应传到名为Moving Distance的ESPHome组件上。但是它们的变量名完全不同，这是咋做到的？？

关键就在ld2410.h中SUB_SENSOR宏定义。这个宏定义的封装在esphome/components/sensor/sensor.h中：

#define SUB_SENSOR(name) \
 protected: \
  sensor::Sensor *name##_sensor_{nullptr}; \
\
 public: \
  void set_##name##_sensor(sensor::Sensor *sensor) { this->name##_sensor_ = sensor; }

// SUB_SENSOR的作用：例 SUB_SENSOR(temperature)
// protected:
//   sensor::Sensor *temperature_sensor_{nullptr};  //sensor::Sensor *name##sensor{nullptr};
// public:
//   void set_temperature_sensor(sensor::Sensor *sensor) { this->temperature_sensor_ = sensor; }  //void set_##name##_sensor(sensor::Sensor *sensor) { this->name##sensor = sensor; }

起的就是拼接的作用：moving_target_distance摇身一变就成了moving_target_distance_sensor_和set_moving_target_distance_sensor

SUB_SENSOR(moving_target_distance)
==
protected:
  sensor::Sensor *moving_target_distance_sensor_{nullptr};

public:
  void set_moving_target_distance_sensor(sensor::Sensor *sensor) { this->moving_target_distance_sensor_ = sensor; }

moving_target_distance_sensor_就是传感器数值

set_moving_target_distance_sensor用在py文件里面的

一组驱动文件是如何为各种不同的传感器类型服务的 ​

在头文件中，有非常多的这样的内容：

#ifdef USE_SENSOR
  SUB_SENSOR(moving_target_distance)
  SUB_SENSOR(still_target_distance)
  SUB_SENSOR(moving_target_energy)
  SUB_SENSOR(still_target_energy)
  SUB_SENSOR(light)
  SUB_SENSOR(detection_distance)
#endif
#ifdef USE_BINARY_SENSOR
  SUB_BINARY_SENSOR(target)
  SUB_BINARY_SENSOR(moving_target)
  SUB_BINARY_SENSOR(still_target)
  SUB_BINARY_SENSOR(out_pin_presence_status)
#endif
#ifdef USE_TEXT_SENSOR
  SUB_TEXT_SENSOR(version)
  SUB_TEXT_SENSOR(mac)
#endif
#ifdef USE_SELECT
  SUB_SELECT(distance_resolution)
  SUB_SELECT(baud_rate)
  SUB_SELECT(light_function)
  SUB_SELECT(out_pin_level)
#endif
#ifdef USE_SWITCH
  SUB_SWITCH(engineering_mode)
  SUB_SWITCH(bluetooth)
#endif
#ifdef USE_BUTTON
  SUB_BUTTON(reset)
  SUB_BUTTON(restart)
  SUB_BUTTON(query)
#endif
#ifdef USE_NUMBER
  SUB_NUMBER(max_still_distance_gate)
  SUB_NUMBER(max_move_distance_gate)
  SUB_NUMBER(timeout)
  SUB_NUMBER(light_threshold)
#endif

所以我感觉，USE_SENSOR、USE_BINARY_SENSOR 等宏可能被用来控制是否包含与特定类型的传感器相关的代码。例如，如果你不需要二进制传感器的功能，你就可以不定义 USE_BINARY_SENSOR，这样与二进制传感器相关的代码就不会被编译进你的程序中。

以及，不同的传感器类型应当有对应的py文件来生成组件，例如在ld2410雷达中，就有text_sensor.py、sensor.py等等。

捋清了这些关键问题之后，我觉得我就可以开始从雷达的一些固定值开始写起了。例如固件、版本等等。

text_sensor ​

//mr24hpc1.h
#ifdef USE_TEXT_SENSOR
  SUB_TEXT_SENSOR(heartbeat_state)
// heartbeat_state_text_sensor_   set_heartbeat_state_text_sensor

  SUB_TEXT_SENSOR(product_model)
// product_model_text_sensor_  set_product_model_text_sensor

  SUB_TEXT_SENSOR(product_id)
// product_id_text_sensor_  set_product_id_text_sensor

  SUB_TEXT_SENSOR(hardware_model)
// hardware_model_text_sensor_  set_hardware_model_text_sensor

  SUB_TEXT_SENSOR(firware_version)
// firware_version_text_sensor_  set_firware_version_text_sensor
#endif

  SUB_TEXT_SENSOR(keep_away)
// keep_away_text_sensor_  set_keep_away_text_sensor

  SUB_TEXT_SENSOR(motion_status)
// motion_status_text_sensor_  set_motion_status_text_sensor

  SUB_TEXT_SENSOR(someoneExists)
// someoneExists_text_sensor_  set_someoneExists_text_sensor

  SUB_TEXT_SENSOR(custom_presence_of_detection)
// custom_presence_of_detection_text_sensor_  set_custom_presence_of_detection_text_sensor

text_sensor_schema() 支持的类型 ​

entity_category，除此以外啥都不支持...

binary_sensor ​

//mr24hpc1.h

  SUB_BINARY_SENSOR(someoneExists)
// someoneExists_binary_sensor  set_someoneExists_binary_sensor

碎碎念 ​

# __init__.py
mr24hpc1Component = mr24hpc1_ns.class_("mr24hpc1Component", cg.PollingComponent, uart.UARTDevice)

PollingComponent是包含loop、setup、update和dump_config这些函数的。

之后，在驱动的cpp文件中我们就可以使用这些函数，在头文件中可以这样去定义类：

// .h
class mr24hpc1Component : public PollingComponent, public uart::UARTDevice {}

ESPHome的PollingComponent类提供了一个方便的方法来定期调用update()函数。当你创建一个PollingComponent时，你可以指定一个更新间隔（以毫秒为单位），然后ESPHome将在指定的间隔后调用该组件的update()函数。

// .h
public:
    // constructor
    MyCustomTextSensor() : PollingComponent(8000) {}

以上就是8秒执行一次update函数，默认情况下是60秒执行一次。

在py文件中的这些后面引号的内容，就是yaml文件中的组件名称：

并且，前面的大写必须对应后面的小写，包括下划线，ESPHome称为键值对对称规则。

CONF_HEART_BEAT = "heart_beat"
CONF_PRODUCT_MODEL = "product_model"
CONF_PRODUCT_ID = "product_id"
CONF_HARDWARE_MODEL = "hardware_model"
CONF_HARDWARE_VERSION = "hardware_version"

yaml：

text_sensor:
  - platform: seeed_mr24hpc1
    heart_beat:
      name: "Heartbeat"
    product_model:
      name: "Product Model"
    product_id:
      name: "Product ID"
    hardware_model:
      name: "Hardware Model"
    hardware_version:
      name: "Hardware Version"

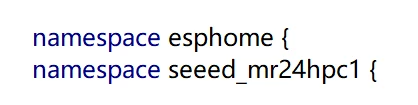

components文件夹下面的名称就是esphome yaml文件的platform的名称。esphome官方要求这个名字需要和驱动包的名字和命名空间的类名相同！

关于ESPHome的c++代码格式问题，官方是使用clang-format进行检查的，可以通过使用VSCode的C++插件运行此项检查和修改。

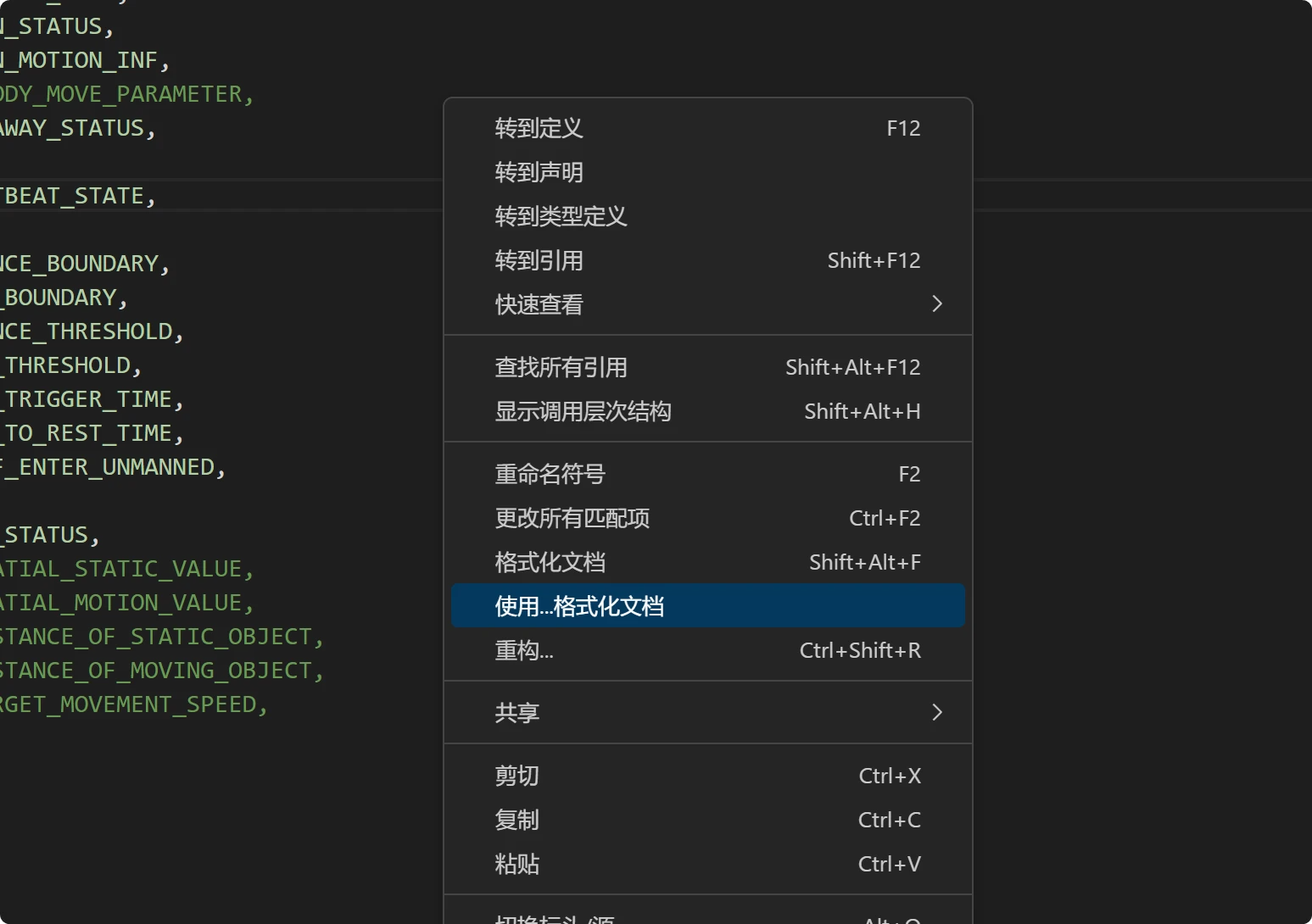

您可以使用“设置文档格式”（Shift+Alt+F） 设置整个文件的格式，也可以使用右键单击上下文菜单中的“设置所选内容格式”（Ctrl+K、Ctrl+F） 仅设置当前选择的格式。

默认情况下，clang 格式样式设置为“file”，这意味着它会在工作区中查找 .clang-format 文件。如果找到该文件 .clang-format ，则根据文件中指定的设置应用格式。如果在工作区中找不到 .clang-format 文件，则会根据 C_Cpp.clang_format_fallbackStyle 设置中指定的默认样式应用格式。目前，默认格式样式为“Visual Studio”，它是 Visual Studio 中默认代码格式化程序的近似值。

使用publish_state的时候一定要有非空指针检查！

例如：

if (this->custom_mode_number_ != nullptr) {
    this->custom_mode_number_->publish_state(0);  // Zero out the custom mode
  }

不然审核员是不会给你过PR的。

贡献到ESPHome ​

官方文档说明：Contributing — ESPHome

一定要看文档！！！里面有关于代码开发格式的说明！！！不然后期改死人

完成你的软件开发之后，请在本地编译：

1. 首先，确保已经安装了Docker并且Docker正在运行。

2. 打开PowerShell。你可以通过在开始菜单中搜索"PowerShell"找到它。建议使用"以管理员身份运行"。

3. 使cd命令切换到你的esphome项目所在的目录。例如，如果你的项目c:\edev\esphome，那么你应该输cd c:\edev\esphome。

4. 输入以下命令以获取当前目录的路径，并将其格式化以适应Docker的要求：

$current_dir=(Get-Location).Path.ToLower().Replace(':','').Replace('\','/')

5. 最后，运行以下命令以使用esphome-lint检查你的代码：

docker run --rm -v "$($current_dir):/esphome" -it ghcr.io/esphome/esphome-lint script/quicklint

请注意，请git commit之后再执行检查操作。

vscode运行esphome程序检查：

  1. 在Command Prompt终端中执行
cd esphome
python -m venv venv
.\venv\Scripts\activate
pip install -e .
  1. 运行：
python3 script/build_codeowners.py
deactivate

Add Seeed Studio mmWave Kit MR24HPC1 by limengdu · Pull Request #5761 · esphome/esphome (github.com)

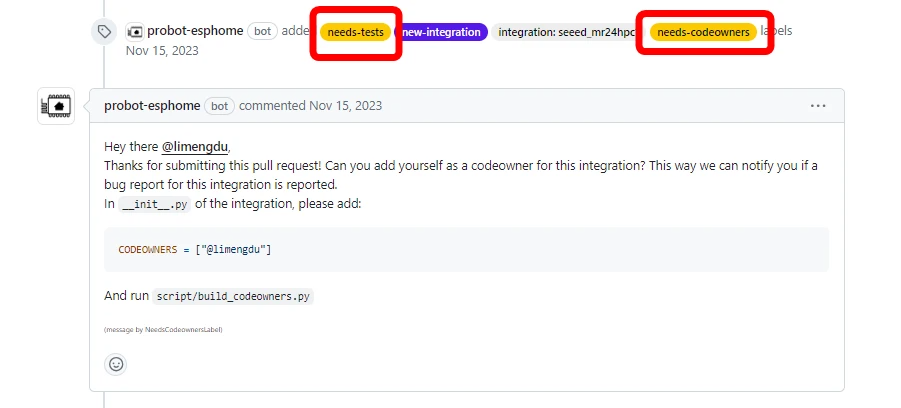

提交pr时，必须没有黄色标签且全部无错：

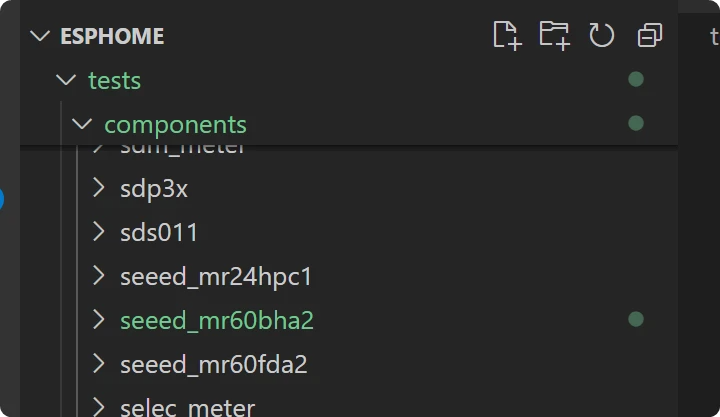

你可以在esphome的根目录的test文件夹中，将你写的组件写到组件的文件夹来进行测试。不要新建test文件！！！

贡献到ESPHome Doc ​

Windows运行git bash，执行下面的命令就可以在本地部署可视化的文档：

docker run --rm -v "${PWD}/":/workspaces/esphome-docs -p 8000:8000 -it ghcr.io/esphome/esphome-docs

路径需要在esphome-doc的根目录，docker运行之后浏览器输入IP地址加端口号8000进入。

举例：

cd ~
python -m venv venv
source venv/Scripts/activate
cd esphome-docs
pip install -r requirements.txt
#装make，使cmd可以执行make命令，如果你已经装过了，就不需要
Set-ExecutionPolicy Bypass -Scope Process -Force; [System.Net.ServicePointManager]::SecurityProtocol = [System.Net.ServicePointManager]::SecurityProtocol -bor 3072; iex ((New-Object System.Net.WebClient).DownloadString('https://community.chocolatey.org/install.ps1'))
choco install make

make live-html

winpty docker run --rm -v "/c/Users/mengd/Desktop/esphome-docs/":/workspaces/esphome-docs -p 8001:8000 -it ghcr.io/esphome/esphome-docs

如果在cmd：

docker run --rm -v "C:/Users/mengd/Desktop/esphome-docs/":/workspaces/esphome-docs -p 8001:8000 -it ghcr.io/esphome/esphome-docs

网页地址：

localhost:8001

如果报错，还需要在cmd装东西：

npm install -g pagefind
pagefind --version

要在本地检查文档更改，首先需要安装 Sphinx（使用 Python 3）。(Cygw运行）

pip install -r requirements.txt --user

然后，使用提供的 Makefile 构建更改并启动实时更新 Web 服务器：

# Start web server on port 8000
make live-html

ESPHome缩小图片推荐使用：https://tinypng.com/

文档本身的修复/改进应该转到 esphome-docs 存储库的 current 分支。应针对 next 分支添加新功能。

使用GitHub Action构建一个烧录固件的网站 ​

参考代码：https://github.com/esphome/esphome-project-template

要从使用上面的参考代码作为模板来创建外部组件

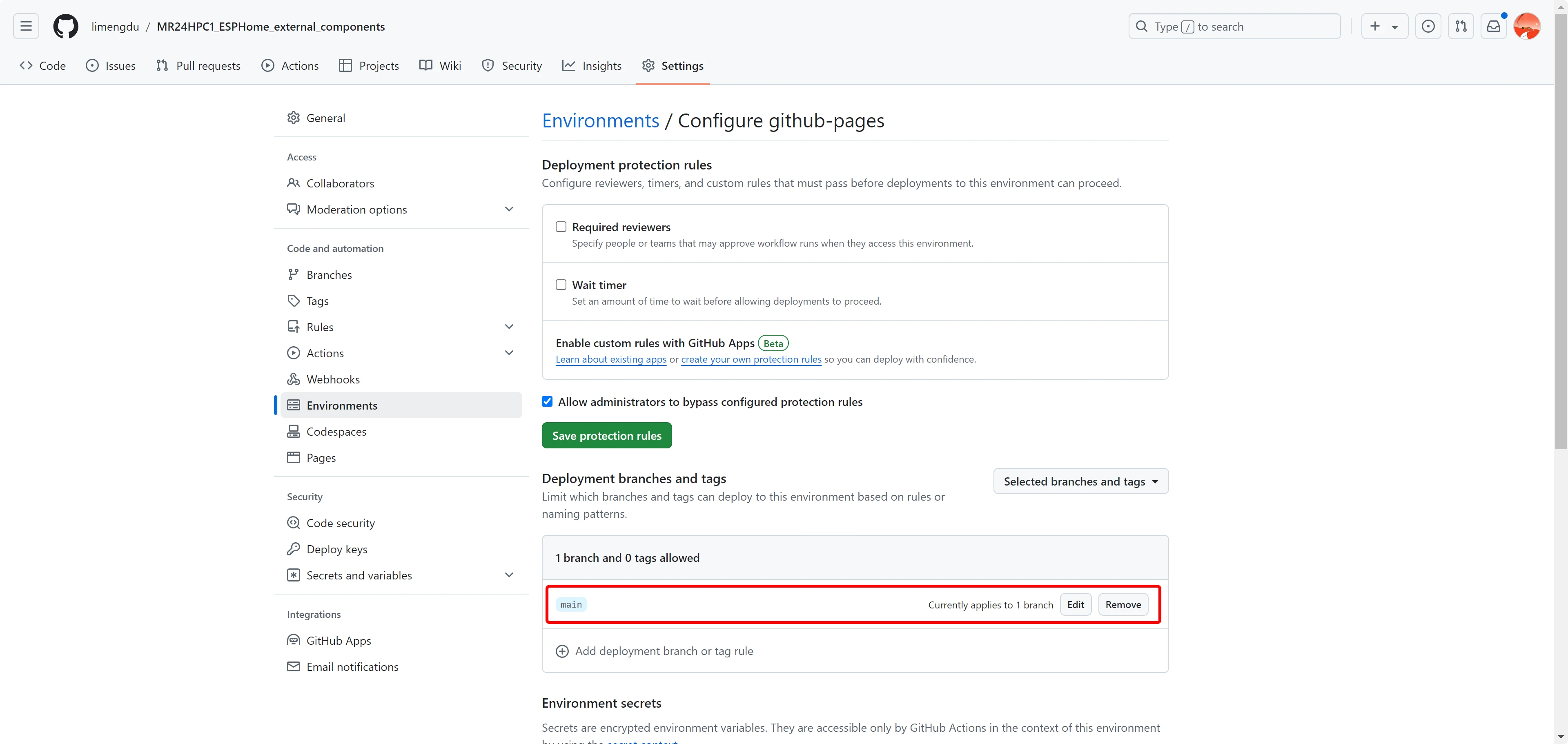

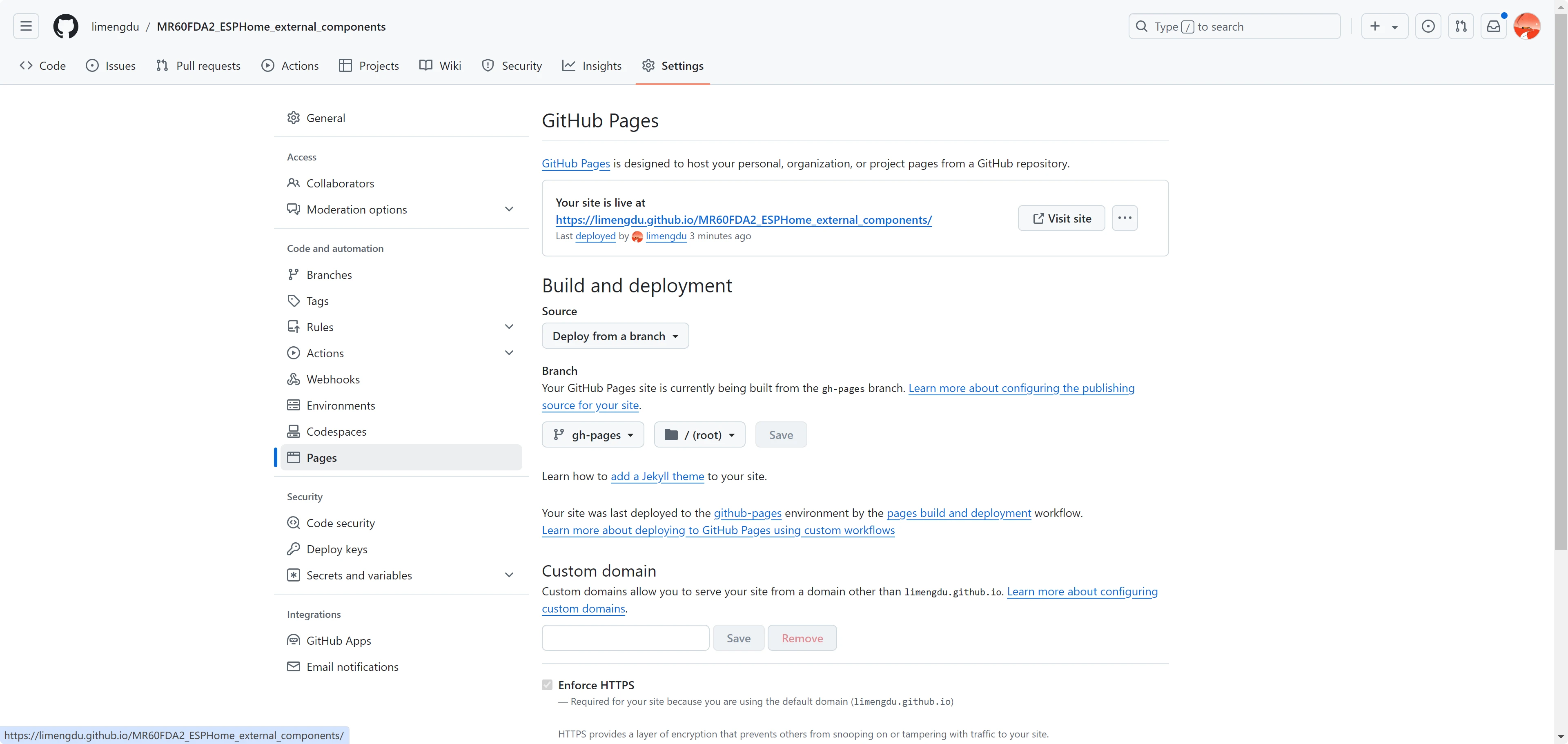

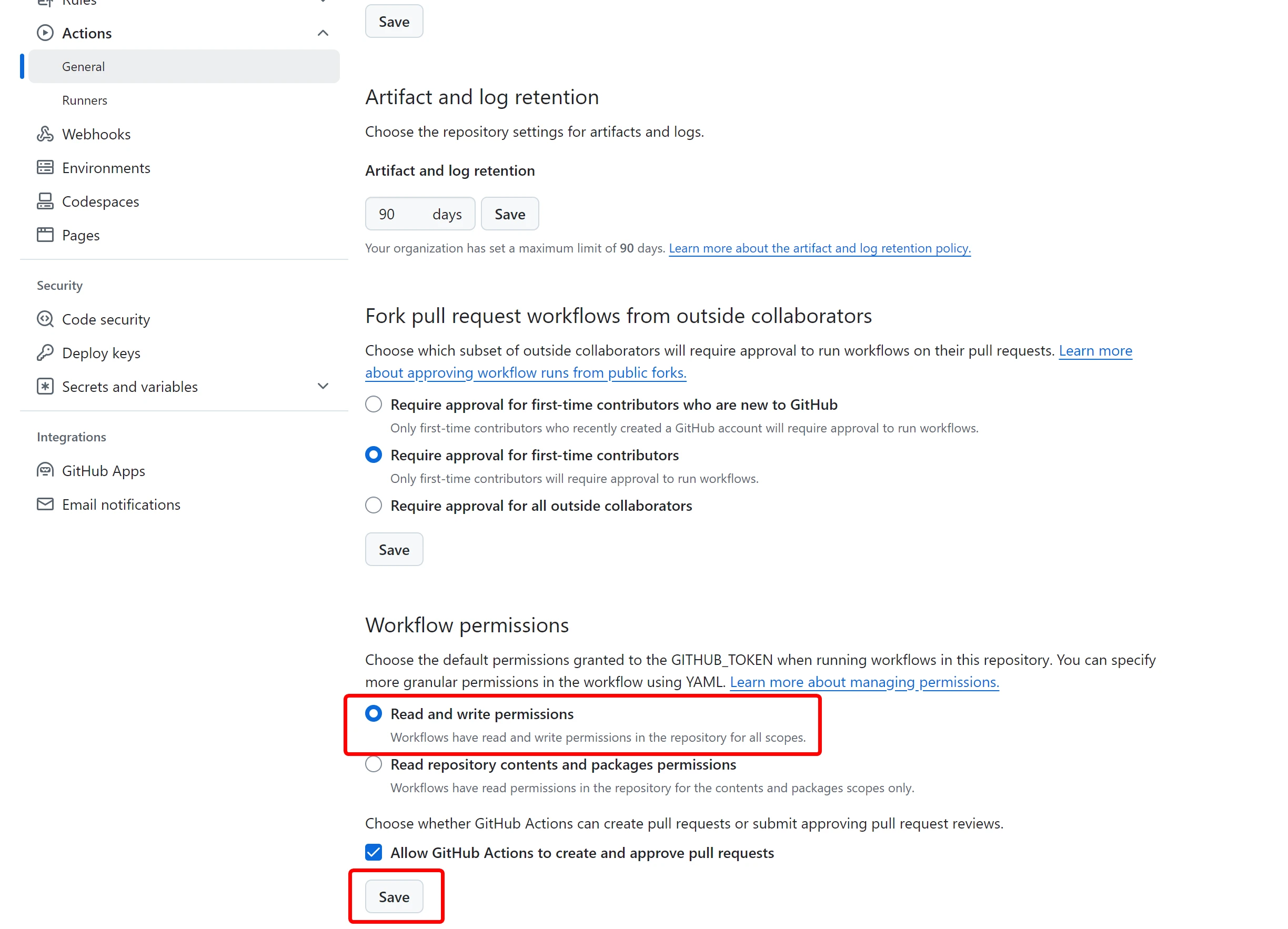

在仓库里面需要进行一些设置：

Powered by VitePress

© 2026-present MengDu
